Pystysuora inline -keskipakopumput

TP/TPL-sarja parantunut pystysuuntainen putkilinjan kiertopumppu on yksivaiheinen yhden vaiheen pystysuuntainen keskipakopumppu. Kahden sarjan tuotteen pumpun runko ja juoksupyörä ovat yleisiä. Pumpun tulo- ja poistoaukko on kytketty putkilinjaan. Pumpun sisääntulossa ja poistoaukossa on sama nimellinen halkaisija ja sama etäisyys akselista.
Pumppua ei ole varustettu laakereilla. Radiaalinen voima ja aksiaalinen voima kantavat moottorin laakerin. Juoksupyörän suunnittelu on ottanut huomioon aksiaalisen voimatasapainon. Pumpun ja perustan väliin on asetettu neliökerros.

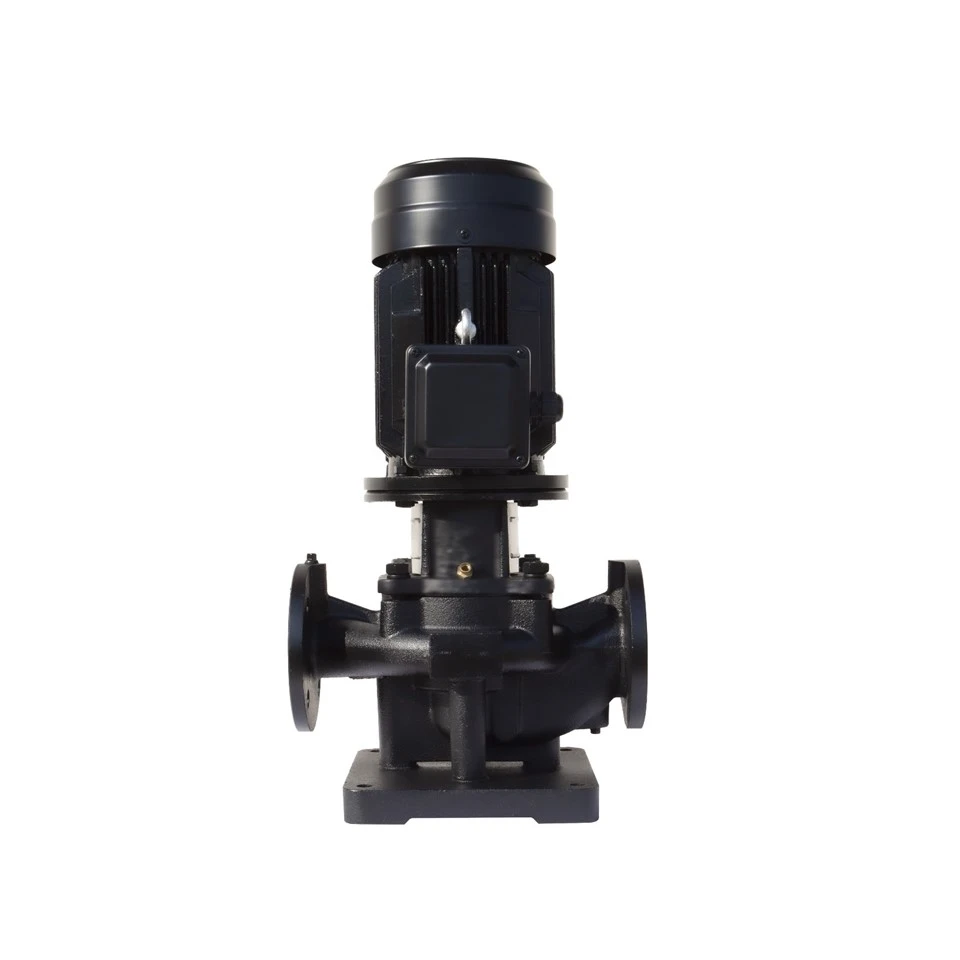

TP-pystysuora inline-keskipakopumput on varustettu 380 V/50Hz/YE3 (tai YE4, YE5) -sarja V1- tai B5-standardi suljetut, ilmajäähdytteiset, kolmivaiheiset asynkroniset oravahäkkimoottorit ja epätasapainoiset mekaaniset tiivisteet ja erityiset kytkimet. Sähkötoleranssit noudattavat IEC 34-7 asennusmääräyksiä. SePumpun akseli ja moottorin akseli on kytketty jäykällä holkkikytkentällä. Pumppu on ylhäältä vedetty malli, mikä tarkoittaa, että pumpun pää (moottori, moottorin tuki ja juoksupyörä) voidaan poistaa huoltoa tai korjausta varten liikuttamatta pumpun runkoa. Pumpun rungossa on vaihdettavat tiivistysrenkaat ja moottorin tuki pumpun pitkäaikaisen ja tehokkaan toiminnan varmistamiseksi. Pumppu ja moottori ovat molemmat riippumattomia yksiköitä, joihin pumpun kuljetusväliaine vaikuttaa vähemmän kuin erityiset moottorit, joiden juoksupyörät ovat suoraan asennettuja erityisiin akselilaajennuksiin.

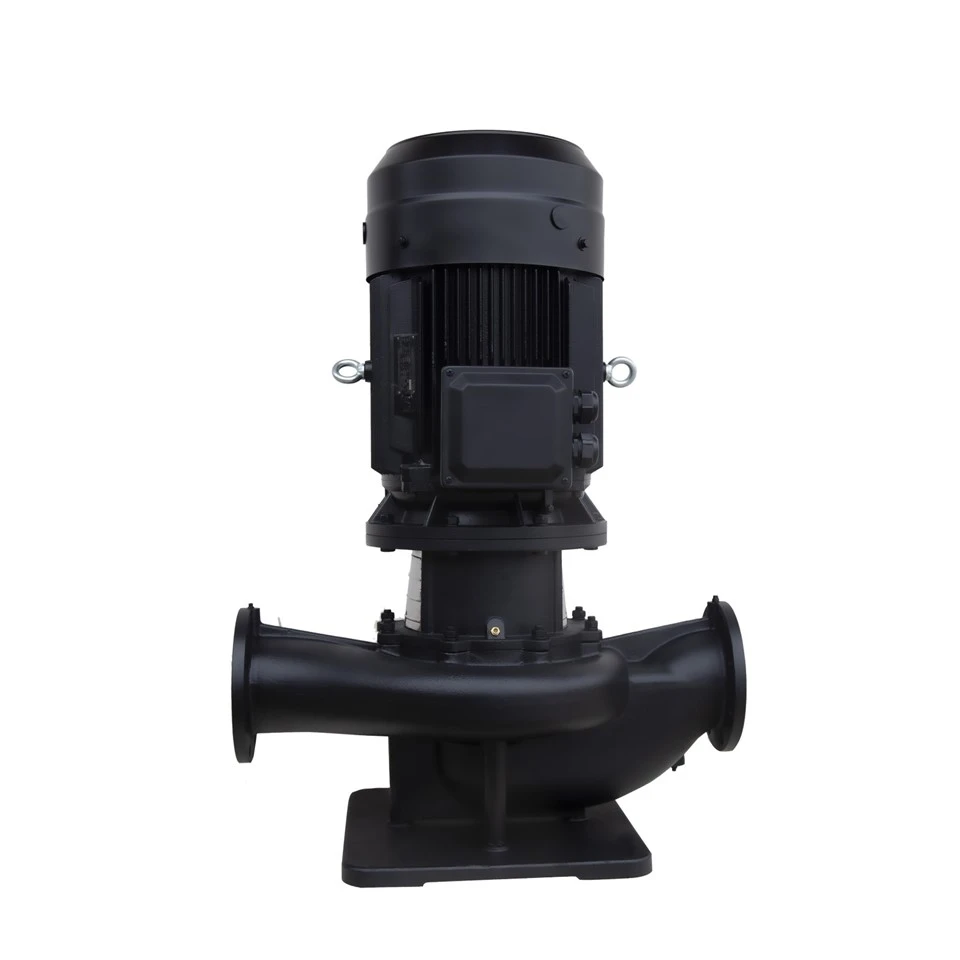

TPL -pystysuuntaiset intensifugalipumput on varustettu 380 V/50Hz/YE3 (tai YE4) Series V1- tai B5 -tyypin erityinen moottorin akselin laajennus ja epätasapainoinen mekaaninen tiiviste. Pumpun juoksupyörä on asennettu suoraan moottorin akselin laajennukseen. Pumppu on edelleen ylhäällä vedettävä muotoilu, toisin sanoen pumpun pää (moottori, pumpun kansi ja juoksupyörä) voidaan poistaa huoltoa tai korjausta varten liikuttamatta pumpun runkoa. Pumpun runko on varustettu valinnaisella vaihdettavalla tiivistysrenkaisella renkaalla pumpun pitkäaikaisen ja tehokkaan toiminnan varmistamiseksi. Erinomainen ominaisuus on, että pumpun kokonaiskorkeus on alhaisempi, mutta se ei sovellu nesteille, joilla on korkeampi lämpötila.

Pumpun suorituskyvyn ja suunnittelupaineen ja lämpötilan mukaan TP/TPL-pumpputuotteet on jaettu kahteen PN16/PN25-sarjaan.

Kiertosuunta: Myötäpäivään moottorin yläosasta alaspäin.

Ympäristö:

• Ympäristön lämpötila: -20 aste ~ +40 aste
• Ympäristön lämpötila: -20 aste ~ +40 aste
• Suhteellinen kosteus: vähemmän tai yhtä suuri kuin 95%
• Asennuskorkeus<1000m
• Kun moottorin käyttölämpötila on yli 40 astetta, vähennä tehoa
• Kun moottorin asennuspaikka ylittää 1000 m merenpinnan yläpuolella, moottorin lähtötehoa (P2) vähenee. Tärkein syy on, että ilman tiheys on matala ja moottori jäähtyy hitaasti. Tällä hetkellä suurempi moottori vaaditaan korkeamman lähtötehon täyttämiseksi.

Väliaine:

• Puhdista, ohuet, ei-korroosit, ei-levittämät nesteet, jotka eivät sisällä kiinteitä hiukkasia tai kuituja, jotka voivat aiheuttaa pumpun mekaanisia tai kemiallisia vaurioita. Kiinteän liukenemattoman aineen tilavuus väliaineessa ei ylitä 0. 1% yksikkötilavuudesta ja hiukkaskoko on<0.2mm.
• TP: n pystysuuntaisten sisäisten keskipakopumppujen koko käyttölämpötila -alue on {{0}} aste ~ +140 aste. 16 -bar -pumppuille tavanomaisen BTSE -epätasapainoisen kumikumin paljetilan keskilämpötila on 0 aste ~ +120 aste. Jos pumppaus keskilämpötila on -25 aste ~ 0 asteen aste tai -25 aste ~ +120 aste, on suositeltavaa valita BSSE -mekaaniset tiivisteet ja kitkapari muutetaan C/sic: stä SIC/sic; Jos keskilämpötila on +120 aste ~ {{1 0}} aste, määritä järjestyksessä tilauksessa ja OTSD -tasapainotetut mekaaniset tiivisteet vaaditaan. 25 bar -pumpulle tavanomaisen OTSD -tasapainotetun mekaanisen tiivisteen keskilämpötila on 0 astetta ~ +140 aste. Jos pumppaus keskilämpötila on välillä -25 asteen ~ 0 astetta tai -25 astetta ~ 140 astetta, on suositeltavaa valita mekaaninen tiiviste ja kitkapari on sic/sic.
• TPL -pumpun täydellinen käyttölämpötila -alue on {{0}} aste ~ +90 asteen aste, ja tavanomainen pumppaus keskilämpötila on yleensä välillä 0 aste ~ +90 asteen välillä. Jos pumppaus keskilämpötila on välillä -25 asteen aste ~ 0 asteen astetta tai -25 astetta ~ +90 astetta, on suositeltavaa muuttaa tavanomaista mekaanista tiivisteen kitkaparia C/sic: stä sic/sic: ksi, jota voidaan käyttää jatkuvasti pitkään; Jos keskilämpötila on välillä +90 asteen aste ~ +110 "c, määritä se tilauksen yhteydessä, ja korkean lämpötilan kestävät moottorilaakerit ja rasvat vaaditaan. Moottorin eristysasteen tulisi olla F -tason yläpuolella, ja laitteiden suojelemiseksi ei suositella pumpun ryhmää jatkuvasti pitkään tässä tapauksessa.

1. Ilmastointi
2. Lämmitysjärjestelmä
3. Jäähdytys- ja jäähdytysjärjestelmä
4. Kotimainen kuumavesijärjestelmä
5. Nestemäiset kierto- ja muut teollisuusnesteet
6. Vesihuolto, lisääminen ja kastelu
7. Terveysvesi, pehmennetty vesi

• Jos väliaine on etyleeniglykolia tai sisältää muita jäätymisaineita, pumppu on varustettava erityisellä akselitiivisteellä.
• Jos pumpatun väliaineen tiheys tai dynamiikka on korkeampi kuin veden tiheä, se aiheuttaa:
• Merkittävä paineen pudotus
• Hydraulinen suorituskyky pienenee
• Lisääntynyt energiankulutus

PN16-sarjan

• Dn: 32-350 mm
• PN: 16
• Standardi: GB/T17241.6/ISO 7005-2 fi 1092-2
• Virtaus: Max. ~ 1800 m³/h
• Pää: Max. ~ 97 m
• Nopeus: 2960/1480/985 rpm
• Moottorin teho: vähemmän tai yhtä suuri kuin 315 kW

PN25-sarjan

• Dn: 80-125 mm
• PN: 25
• Standardi: GB/T17241.6/ISO 7005-2 fi 1092-2
• Virtaus: Max. ~ 480 m³/h
• Pää: Max. ~ 150 m
• Nopeus: 2960 rpm
• Moottorin teho: vähemmän tai yhtä suuri kuin 200 kW

Jos haluat saada syvemmän käsityksen yksityiskohtaisemmista tuoteparametreista tai sinulla on räätälöityjä mallivalintavaatimuksia, kutsumme sinua vilpittömästiOta yhteyttä meihin.Ammattimainen tiimimme on aina valmis tarjoamaan sinulle kattavaa ja tehokasta apua varmistamalla, että jokainen tarpeesi on asianmukaisesti käsitelty ja ratkaistu.
